Description

RZ 2.5 +FO +VS 16 pompe à palettes

débit élevé, même à proximité du vide limite
grande compatibilité à la vapeur d’eau grâce à un lest d’air efficace ; le vide limite reste très bon même avec lest d’air
étanche sous vide sans vanne à l’aspiration
intervalles de vidange plus longs grâce à un grand volume utile d’huile
maintenance aisée grâce à la construction télescopique

Vide limite

2 x 10^-3 mbar

Vide limite avec lest d’air

1 x 10^-2 mbar

Débit maximale 50 Hz

2.3 m3/h

pompe à palettes in action

Les pompes à palettes monoétagées RE 2.5 et biétagées RZ 2.5 sont puissantes, compactes et légères. Elles sont idéales pour les utilisations en laboratoire et en production, pour lesquelles sont requis un bon vide limite avec une charge de gaz moyenne. La RZ 2.5 est également disponible en ensemble complet avec filtre de brouillard d’huile FO et vanne VS 16. Les applications typiques sont les lyophilisations, les distillations sous vide fin et l’évacuation de faibles volumes comme les sondes Röntgen µfocus ou le rinçage pour le remplissage de gaz propres. Le groupe de pompage PC 3 est recommandé pour les applications nécessitant une plus grande protection de la pompe et de l’environnement. Il est particulièrement conçu pour les applications en laboratoire de chimie, grâce à son piège à froid en verre prévu pour le pompage de grande quantité de vapeurs. Ce piège possède un film « miroir » pour une meilleure isolation et une protection contre l’implosion.

Données techniques et illustrations

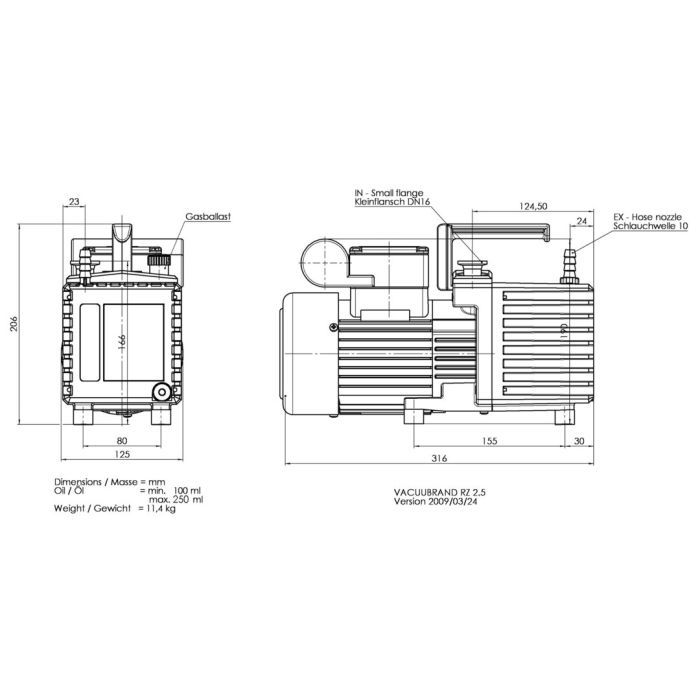

Débit maximale 50 Hz	2.3 m3/h	illustration technique
Débit maximale 60 Hz	1.65 cfm	illustration technique
Pression partielle finale sans lest d’air en mbars	4 x 10^-4 mbar
Vide limite	2 x 10^-3 mbar / 1.5 x 10^-3 torr
Vide limite avec lest d’air	1 x 10^-2 mbar / 0.75 x 10^-2 torr
Nombre d’étages	2
Compatibilité à la vapeur d’eau en mbar	40 mbar
Temp. Ambiante, límite inférieure, en service, en °C	12 °C
Temp. Ambiante, límite supérieure, en service, en °C	40 °C
Temp. Ambiante, límite inféreure, stockage, en °C	-10 °C
Temp. Ambiante, límite supérieure, stockage, en °C	60 °C
Pression max. à l’échappement (abs.)	1.1 bar
Quantité d’huile min.	0.1 l
Quantité d’huile max.	0.25 l
Raccord côté aspiration	Petite bride KF DN 16 / embout DN 10 mm
Raccord côté pression	Embout DN 8-10 mm
Puissance nominale en kW	0.18 kW
Vitesse nominale en 50/60 Hz	1500/1800 min-1
Classe de protection IP	IP 40
Dimensions L en mm	316 mm
Dimensions P en mm	210 mm
Dimensions H en mm	190 mm
Poids en kg	12.2 kg
Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)	43 dBA
NRTL certification	Non
Compris dans la livraison	Pompe livrée complète, prête à l’emploi avec charge d’huile et et manuel d’utilisation. Avec filtre de brouillard d’huile FO et vanne VS 16
Tension nominale plage 1	230 V
Fréquence nominales plage de tension 1	50-60 Hz
